Chào mừng anh em yêu thích Sketchup (SU), trong bài viết chia sẻ này, tôi sẽ hướng dẫn các bạn tìm hiểu về một công cụ vẽ là Polygon (đa giác) vì nó có biểu tượng hình đa giác 6 cạnh, nếu trong quá trình vẽ mà có nhiều cạnh hơn nưa thì chúng ta vẫn có thể chỉnh bao nhiêu cạnh tùy thích.

Bây giờ chúng ta cùng làm nhé.

Trong bài viết này, chỉ cần sử dụng Polygon là chúng ta đã vẽ ra các hình thù của ngôi sao từ 5 cánh đến 12 cánh một cách dễ dàng, cùng với hai lệnh Explode Curve và Selection Boder là hoàn thiện.

Vẽ ngôi sao với nhiều cánh khác nhau nên cần hai hình đa giác, các bạn vẽ xong hình thứ nhất thì tiếp tục nhấc chuột ra và đưa tiếp vào giữa hình vừa vẽ để tạo hình thứ hai.

----- xem thêm:

Công cụ BZ Tool và JHS Plugin

Nhưng cần chú ý phải đưa hình cân đối hai bên phải thẳng hàng dóng của trục X và Y , việc này sẽ giúp mô hình vẽ sẽ thẳng và đẹp.

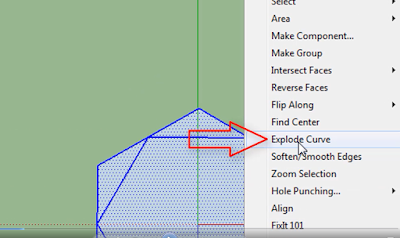

Để có thể kéo hình đa giác bên ngoài đi theo hình bên trong, chúng ta sẽ chuột phải, chọn Explode Curve.

Tiếp theo dùng Công cụ Scale (S) để kéo nhỏ hình bên trong, nó nhỏ bao nhiêu thì hình bên ngoài sẽ bị co lại cho đến khi bạn thấy đúng như ý thì nhả chuột.

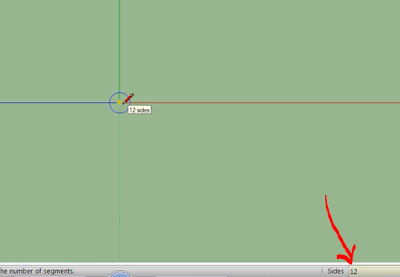

Ngoài việc vẽ theo mặc định là 6 cạnh, Polygon còn cho phép tăng số cạnh nhiều hơn theo yêu cầu của bạn, chúng ta gõ chữ S trên bàn phím để chỉnh lại số cạnh, tôi đang chọn 12 và nhấn Enter trên bàn phím, một hình da giác 12 cạnh đã xuất hiện,.

Công đoạn tiếp theo, chúng ta vẽ thêm một hình 12 cạnh nữa bên trong, Sketchup rất thông minh, nó hiểu chúng ta đang muốn đưa hình này vào vị trí nào, nếu bạn muốn nó cân xứng thì có một nút màu đỏ xuất hiện, bạn chỉ việc click là OK.

Đến khi các bạn kéo hình bên trong nhỏ lại, và muốn xóa bỏ hết các cạnh của hình bé đi, chúng ta dùng lệnh: Deslect - Selectino Border đễ xóa và chỉ còn lại viền xung quanh.

Vẽ cân xứng và tự động chia khoảng cách dễ dàng

Khi chúng ta chọn hình ngôi sao 5 cánh, công việc chỉ cần dùng Line (L) kẻ 5 đường theo 5 điểm trên hình đa giác, và kết thúc là ngôi sao 5 cánh đều cánh rất tinh xảo
